انجینئرنگ آڈٹ: Kabasi KT1610 Micro Linear Actuator|درست مشینی نکل-پلیٹڈ نٹ اور سٹینلیس سٹیل سکرو

لیبارٹری آٹومیشن، ایرو اسپیس انسٹرومینٹیشن، اور میڈیکل روبوٹکس کے سخت ڈومینز میں، سسٹم انجینئرز کی ترجیح سادہ "منییٹرائزیشن" سے قابل تصدیق طاقت کی کثافت اور تعییناتی لمبی عمر کی طرف منتقل ہو گئی ہے۔ جیسے جیسے الیکٹرو مکینیکل سسٹم کا پیمانہ کم ہوتا ہے، غلطی کا فزیکل مارجن تیزی سے کم ہوتا جاتا ہے۔ 100،000 سرجیکل روبوٹ کے 100 اجزاء میں ناکامی

دیکباسی KT1610 سیریزیہ ناکامی کا ایک حکمت عملی جواب ہے ایک مرتکز 16 ملی میٹر محوری لفافے کے اندر ایک اونچی-تھروسٹ تھریشولڈ (200N/20kg تک) کے لیے ڈیزائن کیا گیا ہے، یہ کھلونا-گریڈ کے غیر معتبر پرزوں اور ممنوعہ مہنگے ایرو اسپیس اجزاء کے درمیان فاصلہ کو پورا کرتا ہے۔ یہ تکنیکی آڈٹ پلیٹ فارم کی میٹریل سائنس، ڈرائیو-ٹرین کی حرکیات، اور ماحولیاتی لچک کا فرانزک جائزہ فراہم کرتا ہے۔

1. مواد سائنس: SUS304 ساختی سالمیت اور ماحولیاتی سگ ماہی

1.1 SUS304 سٹینلیس سٹیل کی ساختی چیسس

جب کہ حریف مینوفیکچرنگ لاگت کو کم کرنے کے لیے اکثر ایلومینیم یا پولیمر ہاؤسنگ استعمال کرتے ہیں، KT1610 اپنی بنیادی بیرونی چیسس کے لیے کولڈ-SUS304 سٹینلیس سٹیل کا استعمال کرتا ہے۔ ساختی نقطہ نظر سے، SUS304 ایلومینیم مرکبات (~69 GPa) سے نمایاں طور پر زیادہ ینگز ماڈیولس (~193 GPa) پیش کرتا ہے۔ یہ سختی 200N ریٹیڈ بوجھ کے تحت مطلق سماکشی سیدھ کو برقرار رکھنے کے لیے اہم ہے۔

1.2 ہائی-پریسیزن سٹینلیس سٹیل لیڈ سکرو

KT1610 ایک T5 لیڈ سکرو استعمال کرتا ہے جو اعلی-سختی SUS304/SUS420 سٹینلیس سٹیل سے تیار کیا گیا ہے۔ سٹینلیس سٹیل کا استعمال اونچی سطح کی تکمیل (کم Ra ویلیو) اور غیر معمولی سنکنرن مزاحمت کو یقینی بناتا ہے، مائکروسکوپک پٹنگ کو روکتا ہے جو عام طور پر کاربن سٹیل کے پیچ کو متاثر کرتا ہے۔

1.3 مشینی اور ماحول دوست نکل-پلیٹڈ کاپر الائے نٹ

ٹرانسمیشن کا سنگ بنیاد CNC-مشینڈ کاپر الائے نٹ ہے جس میں ماحول دوست نکل پلیٹنگ ہے۔ یہ ایک سخت-پہننے والا انٹرفیس بناتا ہے جو نٹ اور سٹینلیس سٹیل کے اسکرو کے درمیان گیلنگ کو کم کرتا ہے، مطلوبہ ڈرائیو ٹارک کو کم کرتا ہے اور تھرمل جمع کو کم کرتا ہے۔

1.4 IP56-ریٹیڈ ماحولیاتی تحفظ

KT1610 کا ایک اہم انجینئرنگ سنگ میل اس کی IP56 اندراج تحفظ کی درجہ بندی ہے۔ اسمبلی کو ہائی پریشر واٹر جیٹس اور بھاری دھول کی نمائش کو برداشت کرنے کے لیے انجنیئر کیا گیا ہے۔ یہ یقینی بناتا ہے کہ داخلی گیئر باکس اور چکنا کلینکل واش-نیچے ماحول یا بیرونی صنعتی ترتیبات میں غیر آلودہ رہیں، مکینیکل سالمیت کو برقرار رکھتے ہوئے جہاں معیاری مائیکرو-ایکچیوٹرز ناکام ہو جائیں گے۔

2. Kinematic اصلاح: کارکردگی وکر تجزیہ

انجینئرز کو مکینیکل فائدے اور لکیری رفتار کے درمیان تجارت کو-بند کرنا چاہیے۔ درج ذیل متحرک خصوصیت کا وکر KT1610 پلیٹ فارم کے لیے محوری بوجھ اور لکیری رفتار کے درمیان قطعی تعلق کو واضح کرتا ہے۔

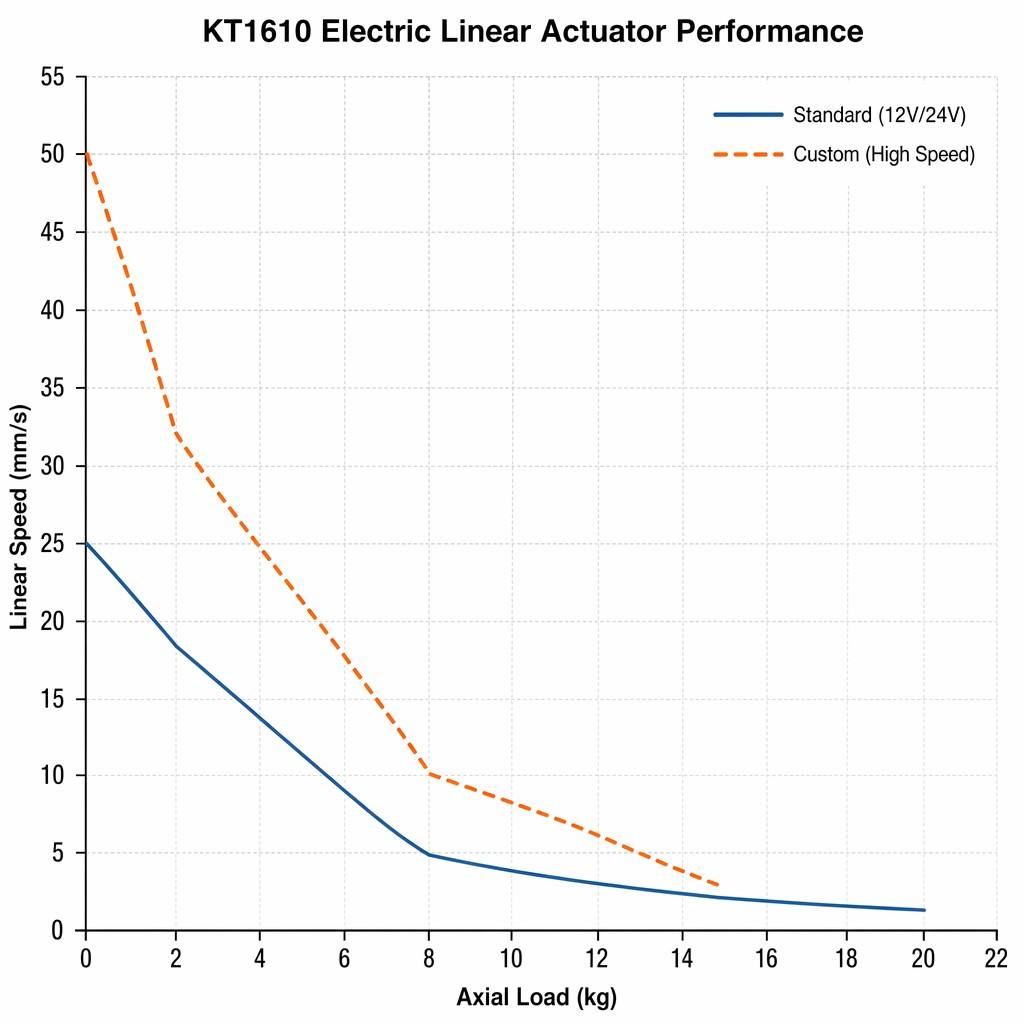

شکل 1: لوڈ سپیکٹرم (0-20 کلوگرام) میں معیاری (ٹھوس نیلا) بمقابلہ کسٹم ہائی-اسپیڈ (ڈیشڈ اورنج) کی مختلف حالتوں کا کارکردگی کا تجزیہ۔

2.1 معیاری متغیر ڈائنامکس(2:1 Self-Locking Logic)

معیاری ترتیب زیادہ سے زیادہ مکینیکل فائدہ کے لیے 2mm لیڈ کا استعمال کرتی ہے۔ اہم طور پر، یہ متغیر ایک جامد فراہم کرتا ہے۔سیلف-لاکنگ فورساس کے ریٹیڈ تھرسٹ کے 200% (2x) کے برابر۔ 200N بوجھ کے لیے، ایکچیویٹر 400N جامد ہولڈنگ کی گنجائش پیش کرتا ہے۔ یہ کمپن یا کشش ثقل کے تحت بھی مطلق پوزیشن کے استحکام کو یقینی بناتا ہے جب بجلی منقطع ہو جاتی ہے-میڈیکل پوزیشننگ کے لیے ایک غیر-مذاکرات کی ضرورت ہے۔

2.2 حسب ضرورت ہائی-اسپیڈ ڈائنامکس (1:1 سیلف-لاکنگ لاجک)

حسب ضرورت ہائی-اسپیڈ ویرینٹ 50mm/s تک کی رفتار کے لیے 4mm لیڈ کا استعمال کرتا ہے۔ اسٹیپر ہیلکس اینگل کے باوجود، یہ 1:1 سیلف-لاکنگ ریشو (سٹیٹک ہولڈنگ فورس=ریٹیڈ تھرسٹ) کو برقرار رکھتا ہے۔ یہ آپٹیکل شٹر یا تیزی سے چھانٹنے والے گیٹس جیسے اعلی-فریکوئنسی کاموں کے لیے ایک تعییناتی "اسٹاپ-اور-ہولڈ" کی صلاحیت فراہم کرتا ہے۔

3. ڈرائیو کور: N30 آل-میٹل گیئرنگ اور موٹر لچک

3.1 سخت دھاتی گیئرنگ بمقابلہ پولیمر متبادل

Kabasi N30 کمی کے نظام کے اندر سخت سٹیل کے گیئرز کا استعمال کرتا ہے۔ تمام-میٹل کی تعمیر 200N تھرسٹ پر پیدا ہونے والے ہائی شیئر اسٹریس کے تحت صفر-پگھلنے کی پائیداری کو یقینی بناتی ہے، جہاں پولیمر گیئرز پلاسٹک کی خرابی سے گزریں گے۔

3.2 برشڈ PMDC موٹر سادگی

برشڈ PMDC موٹر کا استعمال ہائی اسٹارٹنگ ٹارک اور بہتر برقی مقناطیسی مطابقت (EMC) کو یقینی بناتا ہے، جس کے لیے کسی اعلی-فریکوئنسی سوئچنگ ڈرائیور کی ضرورت نہیں ہوتی ہے جو حساس سینسر کے قریب EMI پیدا کر سکتے ہیں۔

4. ہارڈ ویئر-لیول فیل-محفوظ: اینڈ-آٹو پاور بند کریں-آف

KT1610 اندرونی جسمانی حد کو مربوط کرتا ہے-آٹو پاور سوئچ کریں-آف۔ "اسٹال کرنٹ مانیٹرنگ" کے برعکس جو سافٹ ویئر پر انحصار کرتا ہے، یہ Passive Fail-محفوظ میکانیکل حد تک پہنچنے پر سرکٹ کو جسمانی طور پر منقطع کر دیتا ہے، اس بات کو یقینی بناتا ہے کہ اگر کوئی کنٹرولر ناکام ہو جائے تو موٹر جل نہیں سکتی۔

5. R&D انجینئرز کے لیے انضمام کے تحفظات

5.1 تھرمل لفافہ اور اسٹارٹ اپ قابل اعتماد

KT1610 کو آپریشنل درجہ حرارت -20 ڈگری سے 45 ڈگری کے درمیان درجہ بندی کیا گیا ہے۔

• کولڈ-شروع (-20 ڈگری): اندرونی چکنا کرنے والے مادوں کو کم درجہ حرارت پر مستقل چپکنے والی برقرار رکھنے کے لیے مخصوص کیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ کولڈ اسٹارٹ سائیکل کے دوران کوئی "بائنڈنگ" نہ ہو۔
• حرارتی حدود (45 ڈگری): 10% ڈیوٹی سائیکل کے لیے کیلیبریٹڈ، SUS304 ہاؤسنگ ایک موثر ہیٹ سنک کے طور پر کام کرتی ہے، اوپری تھرمل باؤنڈری پر موٹر وائنڈنگ کی سالمیت کو برقرار رکھتی ہے۔

5.2 ماؤنٹنگ اور پی ڈبلیو ایم کنٹرول

• ماؤنٹنگ: یقینی بنائیں کہ M10/M12 باڈی ایک سماکشیی رواداری کے ساتھ نصب ہے<0.1mm.
• PWM کنٹرول: ٹارک ردعمل کو بہتر بنانے اور قابل سماعت شور کو کم کرنے کے لیے 15kHz-20kHz کی فریکوئنسی تجویز کی جاتی ہے۔

6. انجینئرنگ کی تفصیلات میٹرکس

7. نتیجہ: موشن کنٹرول کے لیے فیصلہ کن انتخاب

Kabasi KT1610 ایک حسابی مکینیکل اسمبلی ہے۔ IP56 سیلنگ، ایک 400N جامد سیلف-لاک، اور وسیع -20 ڈگری سے 45 ڈگری آپریٹنگ رینج کو یکجا کرکے، کباسی نے مائیکرو ایکٹیویشن کے بنیادی ماحولیاتی اور حفاظتی چیلنجوں سے نمٹا ہے۔ ایسے سسٹمز کے لیے جن کو 16mm کے لفافے میں 200N بھروسہ مند تھرسٹ کی ضرورت ہوتی ہے، KT1610 پیشہ ورانہ انجینئرنگ کا انتخاب ہے۔

حسب ضرورت کے لیے کسی ایپلیکیشن انجینئر سے مشورہ کریں۔
